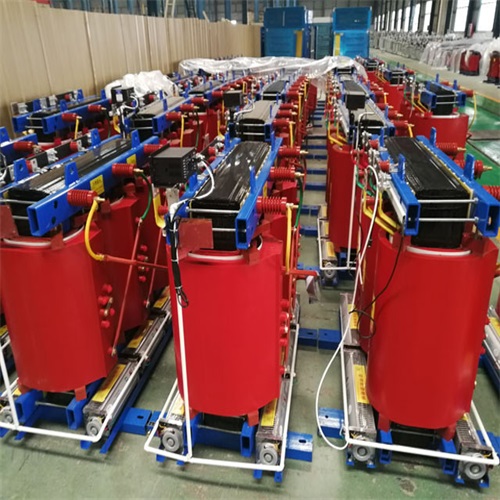

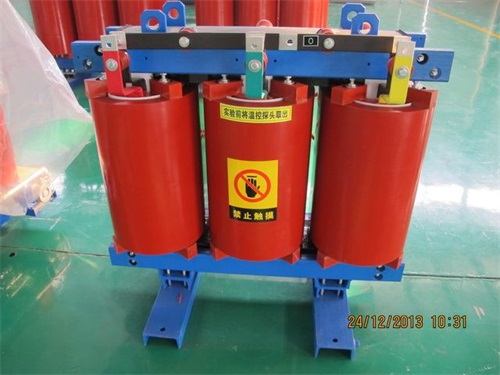

吉林SCB10-250KVA/10KV/0.4KV干式变压器

变压器型号：SCB10-250KVA/10KV/0.4KV

变压器规格：SCB10-250KVA/10KV/0.4KV

介绍摘要：　　1、铁芯：选用优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。　　2、高压线圈：采用优质F级绝缘的导线与国际先进的绝缘材料绕制，较大容量线圈沿轴向设有散热气道

咨询热线：137-0635-4419

产品详情：

　　1、铁芯：选用优质冷轧硅钢片，45度阶梯全斜接缝结构，利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺，改善了接缝处的磁通分布，减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺，有效地降低了空载损耗、空载流量和铁芯噪音。

　　2、高压线圈：采用优质F级绝缘的导线与国际先进的绝缘材料绕制，较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构，有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注，整个浇注及固化过程按照预编的工艺曲线完成，精密的过程控制保证线圈无气孔、空穴。

　　3、低压线圈：采用箔式结构，有效地解决了低电压、大电流线圈采用线绕型式的安匝不平衡问题，同时箔式线圈不存在轴向匝数和轴向绕制螺旋角，有效地消除了短路时变压器的轴向力，保证了线圈内的电流密度可以根据高压线圈负荷分布自由地沿轴向调整，减少了低压突发短路时的径向力。绕制后的线圈端部采用树脂密封固化，避免了各种异物和潮气的进入。

　　干式变压器使用条件：

　　满足下列要求的使用条件为正常使用条件：

　　a.海拔

　　海拔不超过1000m。

　　b.环境温度

　　气温 +40℃

　　日平均气温 +30℃

　　年平均气温 +20℃

　　气温 -30℃(适用于户外式变压器)

　　气温 -5℃(适用于户内式变压器)

　　c.电源电压的波形

　　电源电压的波形似于正弦波。

　　d.多相电源电压的对称性

　　多相变压器所连接的电源电压应近似对称。

　　干式变压器应用范围：

　　产品的承受热冲击能力强、过负载能力大、难燃、防火性能高、对湿度，灰尘不敏感等优势，造就了其广泛的适应性。适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：适用于(KYN61、KYN28、KYN18)系列中置柜、高压开关柜、高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
